この工事は、冬季の結露で困っている工場の、工事例です。

屋根が、冷えている状態で暖房をとると、天井屋根面と室内の温度差で結露が発生し、雨漏りのように水滴がボタボタと落ちてくるので、困っていました。

（屋根に雪が積もっている状態よりも、霜の降りた状態の方が屋根の温度が低くなる場合があります。）

折板屋根のトタンの裏に、断熱の裏張り（ポリ・不燃材、等）がなく、冬にガラスに結露水ができ、びしゃびしゃになるのと同じ現象が、屋根裏でも発生していました。

結露を防止するために、折板屋根の二重断熱工法で、屋根の工事を行うことになりました。

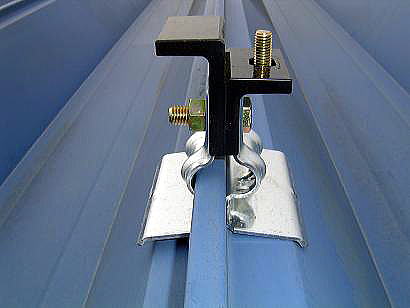

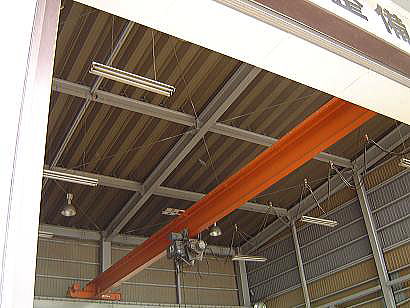

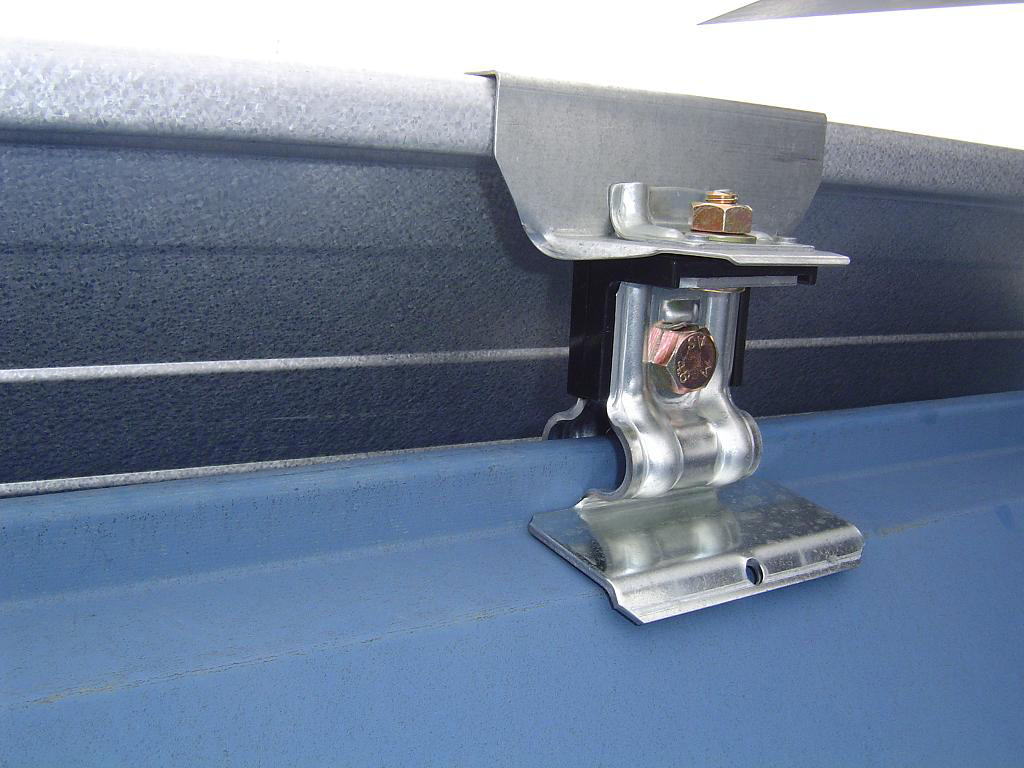

整備工場の内部天井です。裏張りなしの折板屋根です。 高さがあり、暖房しても、室内の温度が上がらず、 天井部分の温度だけが上がり、結露に悩まされていました。		専用の二重折板屋根葺きの金物です。 断熱金物になっており、新しい屋根の温度を伝えない 構造になっています。（黒い部分は、樹脂製）

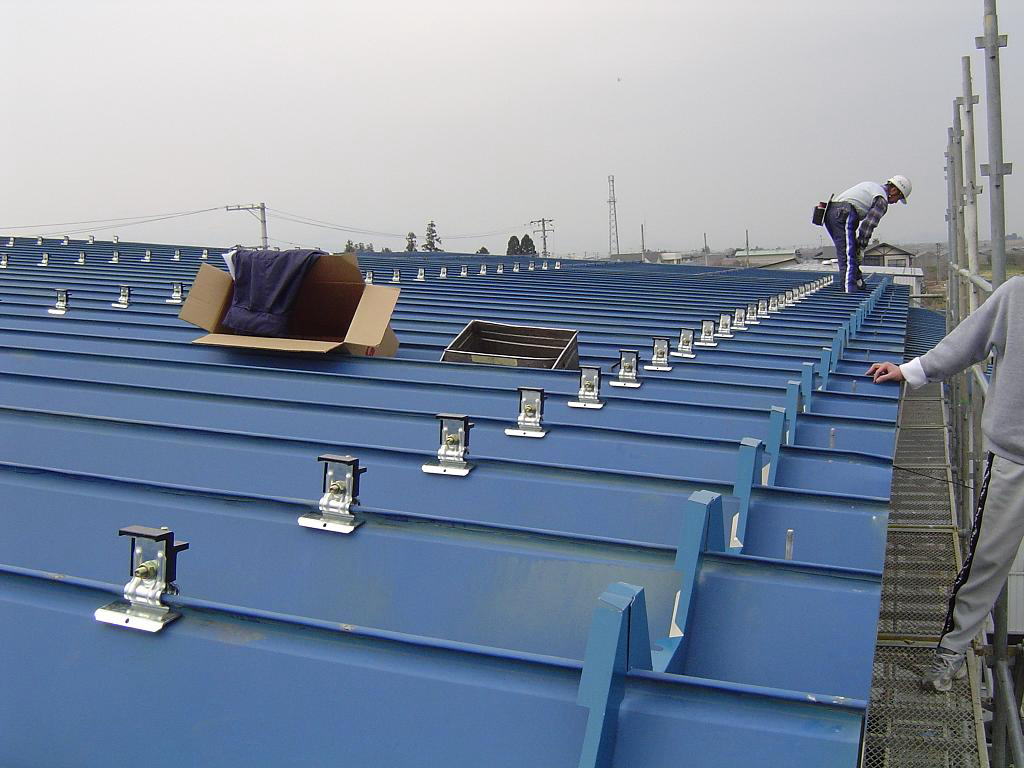

既存屋根の上に、断熱金物を 取り付けていきます。		軒先には、既存の屋根との隙間をふさぐ形で、 専用の面戸を取り付けます。

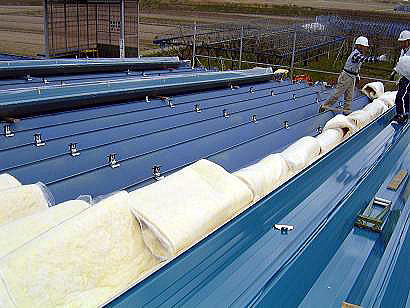

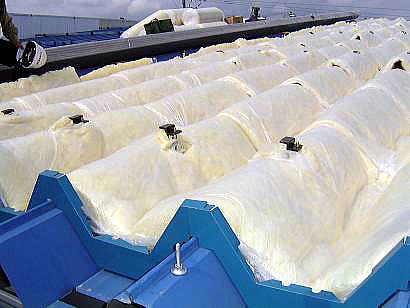

既存の屋根の上に、１００ミリの厚さの グラスウールを敷き詰めていきます。		断熱材敷き詰め工事後、屋根を葺きます。 屋根の裏にも、断熱材の裏張りをしてあります。 断熱材と、断熱金物の使用によって、空間をとり、 断熱空間を作り、温度の移動を防止します。
新しく屋根が施工されていきます。（カラートタン ０．８�o） 既存の屋根を痛めることなく工事が出来るので、 雨漏りの心配もなく、工場内の業務を停止しないですみます。		断熱工法だけではなく、葺き替え用としても この工法は使われます。（断熱材なしも可能）） さまざまな、既存のはぜ折板に対応出来ます。 写真の右部分は、事務所棟のため、最初から天井のある建物で、 断熱材が入っていて、結露の心配がないため、工事範囲から、外しました。

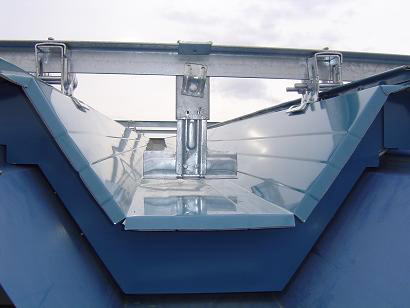

軒先の納まりです。 雨樋も新しくしました。		雪止め金物の納まりです。 谷の部分の落雪を防ぐための雪止め金物です。

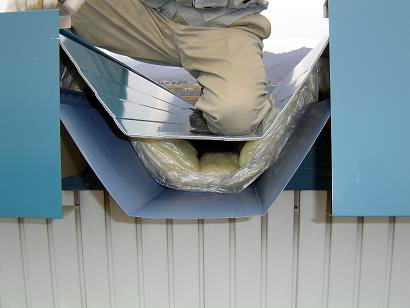

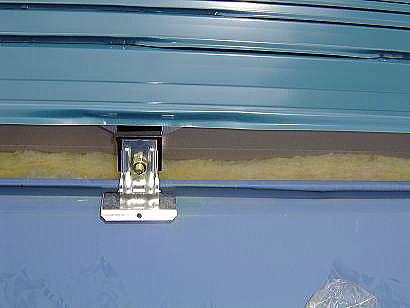

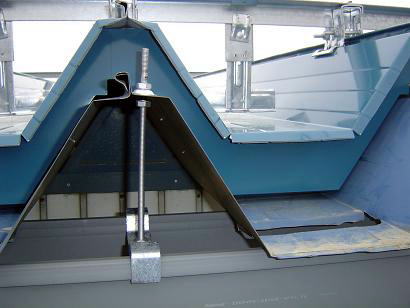

軒先の納まりです。 既存の雨樋を利用しますので、既存の屋根より、 20センチ短くしました。		屋根の上のほう（水上）の納まりです。 空間と、断熱材の位置が見えます。

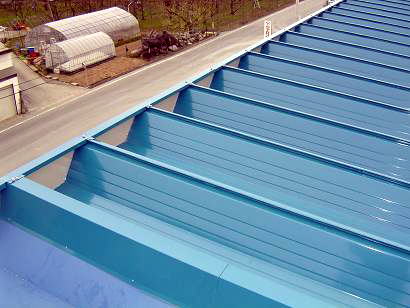

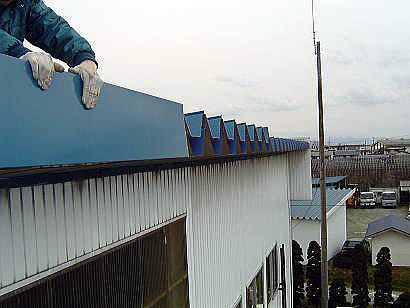

水上の納まりです。（外側より撮影） 小口が見えないようにカバーをします。		水上の止め面戸の納まりです。 コーキング処理を施し、雨の回り込みを防ぎます。

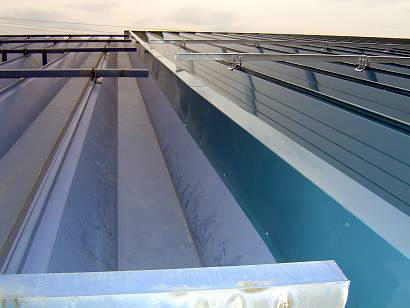

今回は、中央の整備工場の部分屋根工事でした。 つながっている、既存屋根部分との取り合いです。		この専用の二重折板屋根葺きの金物のおかげで、 既存の屋根に、温度を伝えなくてすむので、 断熱効果もアップします。

この工事は、２００７年に工事しました。工場の続き棟で、中央の作業棟のみの工事でした。

今年の寒さで、結露がまったく出来なく効果抜群で、残りの屋根も工事することに決定しました。


この折板やねは、角はぜ式の５００タイプの屋根です。

各種折板屋根用の二重葺き工事専用部材があります。


一般住宅用の８８タイプ（ルーフデッキ）、（カーポート等に使用されている小型の折板屋根）にも専用の二重屋根部材があります。
